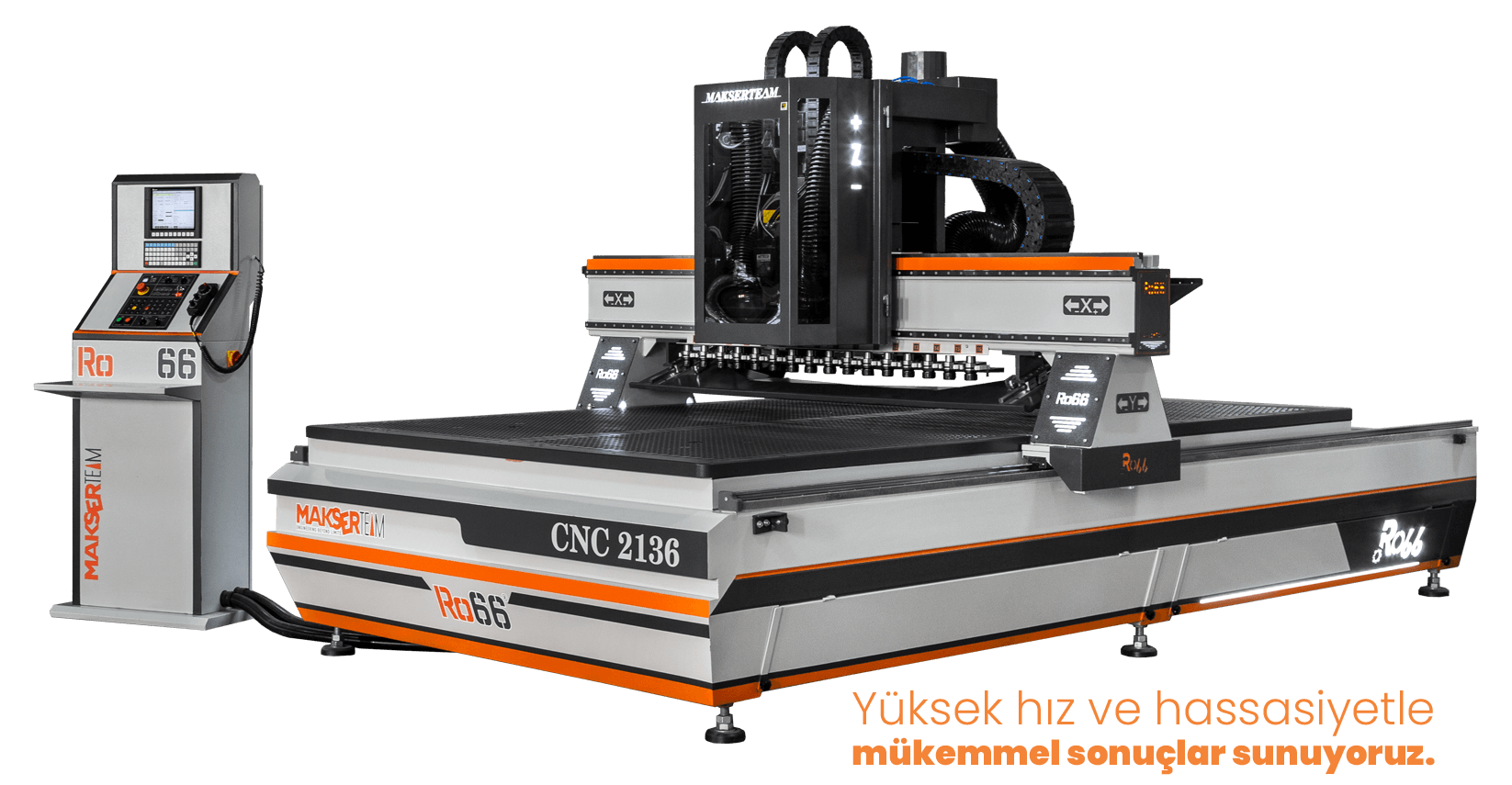

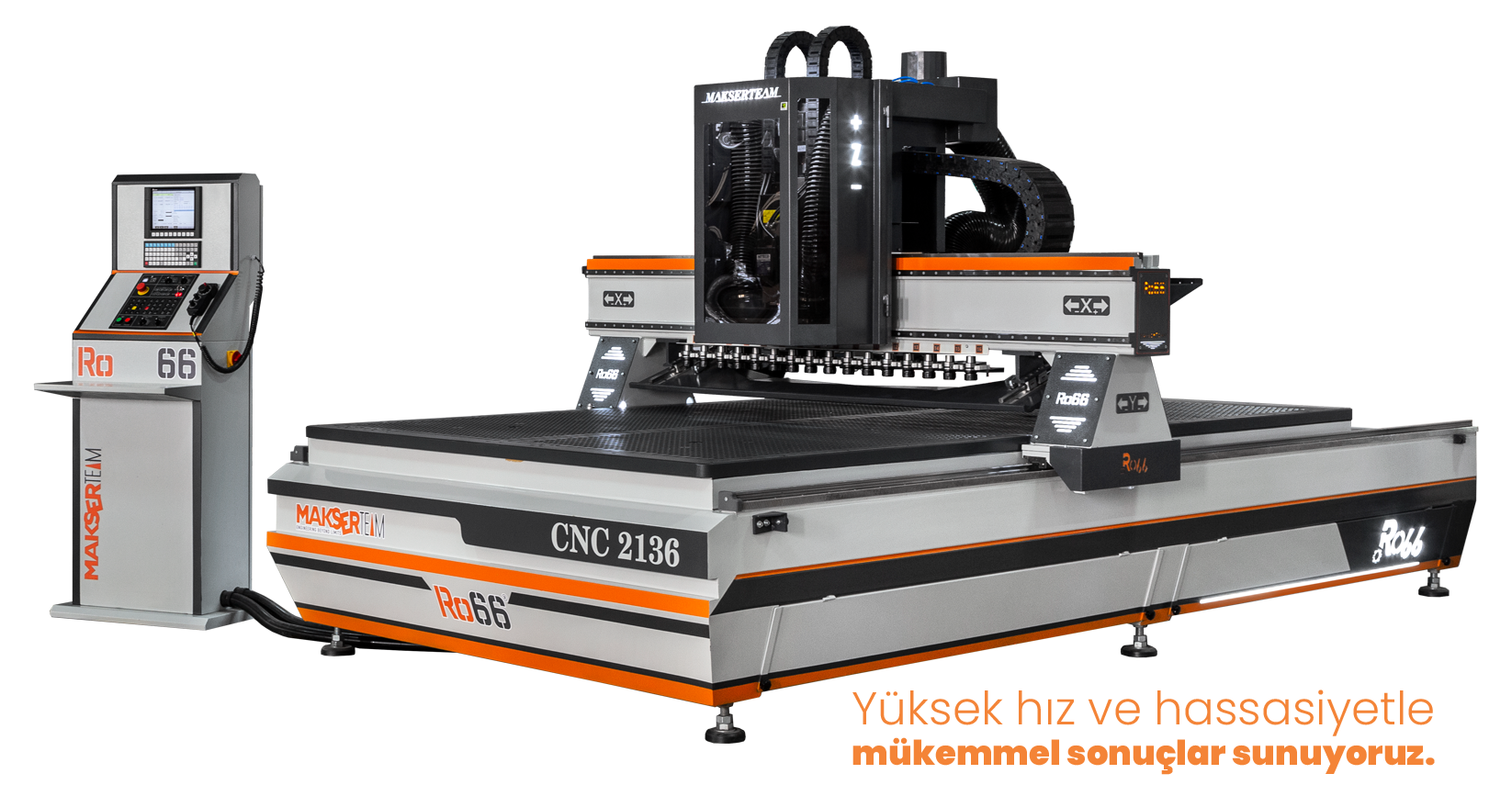

makser delta ro66 serisi cnc ahşap işleme makinası

Ro66 - Üretimin Ruhuna Dokunuyoruz

Çünkü bizim için CNC sadece kesim değil; hassasiyet, tutarlılık ve güven demektir. Her parçanın arkasında bir emek, her çizgide bir amaç vardır. Gelin, siz de Makser teknolojisiyle üretiminize hayat verin.

Kolay Kontrol

Gelişmiş kullanıcı arayüzü ve ergonomik panel tasarımı ile operatörün hızlı, doğru ve güvenli şekilde makineyi yönetmesini sağlar.

Otomasyon Destekli Sistem

Servo motorlar, otomatik yağlama ve takım ölçüm sistemleriyle entegre yapı.

Endüstriyel Dayanıklılık

Güçlendirilmiş çelik gövde ve lineer kızak arabalarında titreşime karşı 5 yıl garanti ile üretiminize güven katan yapı.



Profesyonel Sonuçlar

Yüksek hassasiyetli kesim, titreşimsiz çalışma ve maksimum verim.

Uzun Süreli Stabilite

Rijit gövde ve köprü yapısı, tekrarlı üretimde kararlı işleme ve ölçü tutarlılığını destekler.





Yüksek Performans

Ro66, +20 yıllık saha deneyiminin ürünü olarak sektörde yeni bir standart belirliyor.

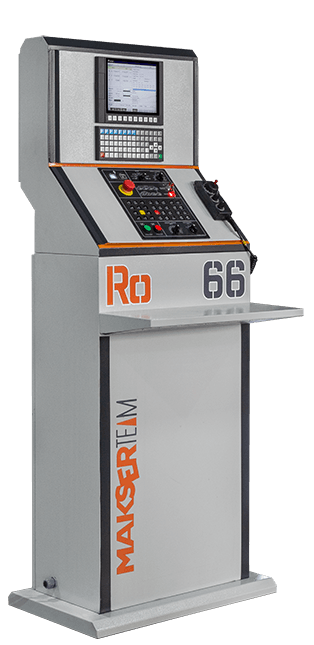

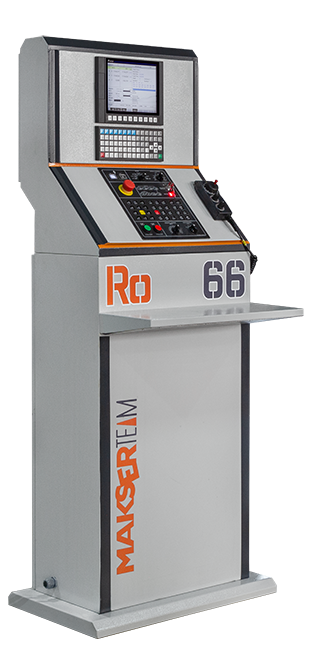

DELTA Kontrol Ünitesi

Profesyonel üretim için EtherCAT haberleşmeli Delta NC-511E kontrol ünitesi
delta ro66 panel

TEMEL ÖZELLİKLER

10.4” TFT Ekran: Daha büyük ve yüksek çözünürlüklü ekran ile net ve sezgisel kullanıcı arayüzü

5 Eksen Desteği: Karmaşık iş parçalarında daha fazla özgürlük ve çok yönlülük.

Geliştirilmiş Toz ve Sıvı Korumalı Panel: Endüstriyel ortamlara daha yüksek dayanıklılık.

Sınırsız modül ekleme ile programlanabilen I/O Kartı: Daha geniş sinyal yönetimi ve gelişmiş kontrol.

Yüksek Hızlı EtherCAT İletişimi: Daha hızlı veri aktarımı ve senkronizasyon.

Kablolu Elektronik El Çarkı (MPG): Daha hassas ayar ve kullanım kolaylığı.

Kapsamlı Makro ve Programlama Desteği: Daha esnek ve hızlı programlama.

Daha Yüksek İşlem Gücü ve Hız: NC-511E, daha güçlü işlemci yapısıyla karmaşık operasyonları bile hızlı ve sorunsuz yürütür.

Gelişmiş Hareket Kontrolü: Yüksek hassasiyetli interpolasyon ve gelişmiş servo senkronizasyon yetenekleri ile işleme kalitesinde mükemmellik.

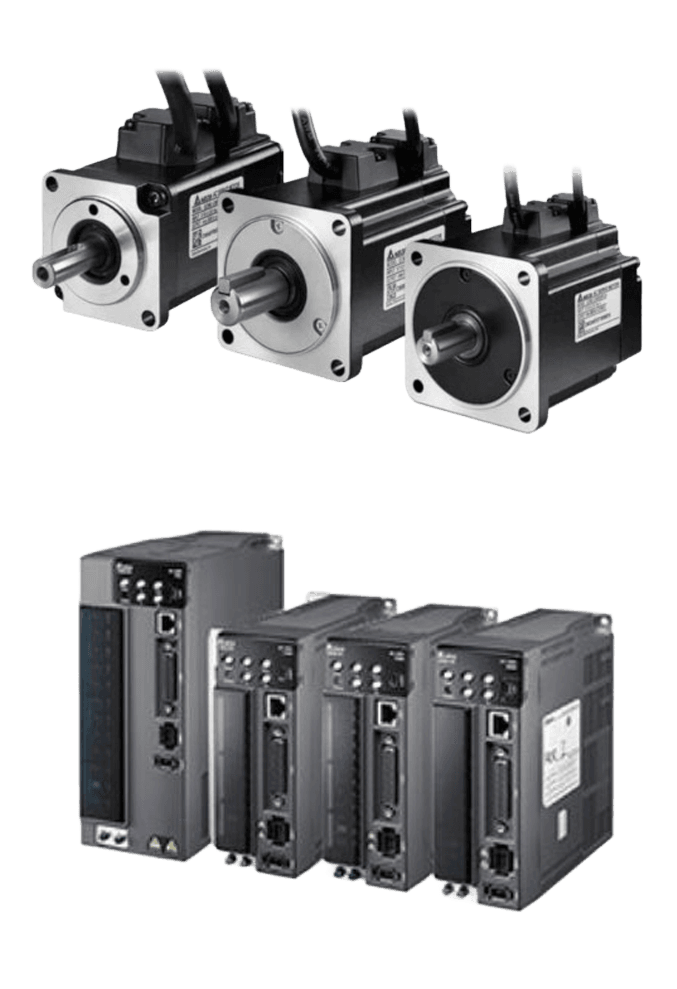

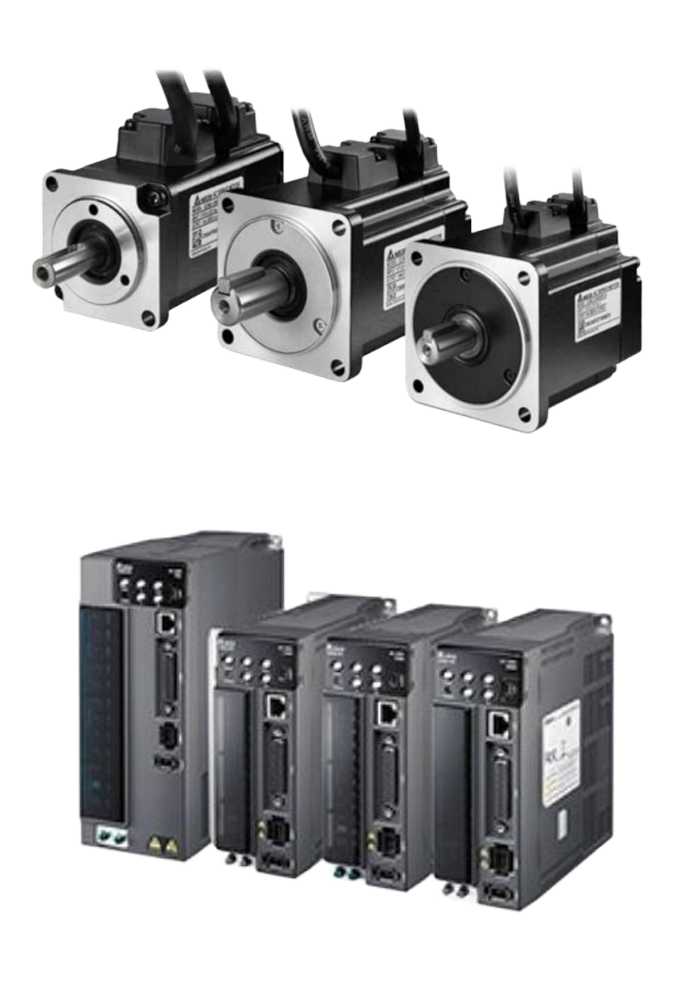

SERVO MOTOR & SÜRÜCÜ

delta sürücü

X VE Y EKSENİ SERVO MOTOR & SÜRÜCÜ (DELTA)

CNC makinelerinde X ve Y eksenlerinin yüksek hassasiyetli hareket kontrolü için kullanılan Delta ECM-B3M-E21310-RS1 servo motoru ve ASD-B3-1021-F sürücüsü, 1.5 kW güç kapasitesi ve ETHERCAT haberleşme protokolüyle birlikte üstün performans sunar.20-bit artımsal enkoder sayesinde düşük hızlarda bile titreşimsiz çalışma sağlarken, 17-bit mutlak enkoder desteği ile güç kesintilerinde bile pozisyon bilgisi korunur.Hassasiyet gerektiren uygulamalarda kararlı ve hızlı eksen hareketleri sunar.

Z EKSENİ SERVO MOTOR (DELTA)

Z ekseninde kullanılan Delta ECM-E21310-SS1 servo motor, 1.0 kW gücü ve entegre tutma freni ile dikey hareketlerde hem güvenlik hem de hassasiyet sağlar. Güç kesintisi durumunda eksenin aşağı düşmesini önleyerek pozisyonu sabit tutar.20-bit artımsal enkoder ve 17-bit mutlak enkoder desteği sayesinde, yüksek çözünürlüklü ve güvenilir
konum kontrolü elde edilir.

TEMEL ÖZELLİKLER (X–Y)

  • Servo Motor: DELTA ECM-B3M-E21310-RS1
  • Servo Sürücü: DELTA ASD-B3-1021-F
  • Güç: 1.5 kW
  • Hız: 2000 / 3000 rpm
  • Çalışma Gerilimi: 220 VAC
  • Enkoder: 20-bit artımsal + 17-bit mutlak
  • İletişim: EtherCAT
  • Kullanım Alanı: X ve Y ekseni hareket kontrolü
  • Avantajlar: Yüksek konumlama hassasiyeti, düşük hız stabilitesi, hızlı yanıt

Z EKSENİ SERVO MOTOR (DELTA)

Servo Motor: DCL TA CCM-C21310-SS1
Güç: 1.0 kW
Hız: 2000/3000 rpm
Çalışma Gerilimi: 220 VAC
Koruma Sınıfı: IP65
Fren: Entegre tutma freni
Enkoder: 20-bit artımsal + 17-bit mutlak enkoder desteği
Kullanım Alanı: Z ekseni hareket kontrolü
Avantajlar: Pozisyon koruma, güvenli dikey hareket,
yüksek hassasiyet

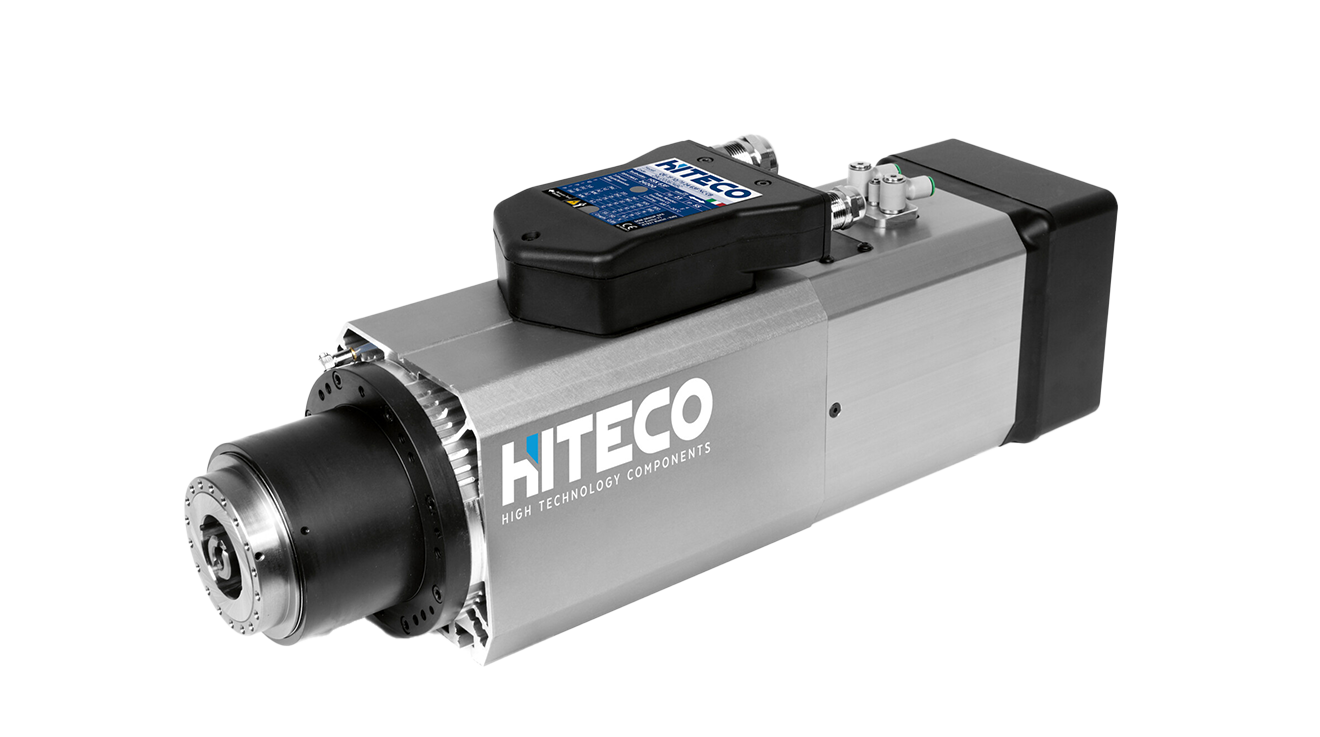

Spindle Ünitesi

HITECO QE-1F
HITECO QE-1F

Spindle Ünitesi – HITECO QE-1F

  • Güç: 8,5–11 kW | Maks. Devir: 24.000 rpm
  • Soğutma: 24V elektro fan (hava soğutmalı)
  • Takım Tutucu: HSK 63F
  • SKF seramik rulman, uzun ömürlü gres yağlama
  • Akıllı sensör ile sıcaklık, devir, titreşim takibi
  • Delme, akış delme, kılavuz çekme destekli
  • Pnömatik çift etkili takım değiştirme sistemi

EK ÖZELLİKLER

iM Akıllı Sensör: Devir, titreşim ve sıcaklık değerlerini gerçek zamanlı izleme

6000 dev/dak’dan itibaren maksimum güç üretimi

Periyodik bakım kitleri ile kolay ve pratik bakım

Ahşap, alüminyum, plastik ve ileri düzey malzemelerle uyumlu çalışma

Delme, akış delme, diş açma ve kılavuz çekme işlemlerini destekler

Opsiyonel enkoder ile yüksek hassasiyetli işleme uygulamaları

AVANTAJLAR

Yüksek hassasiyet ve üstün performans

Esnek devir aralığı

Dayanıklı ve enerji verimli yapı

Geniş uygulama kabiliyeti

makser design

MAKSER DESIGN TEAM

Mühendislik hassasiyetiyle çizilmiş; detayda ustalık, tasarımda mükemmellik. Her çizgi bir teknoloji imzası, her detay bir kalite taahhüdü.

dikey lineer motor

DİKEY SERVO MOTOR YERLEŞİMİ

Uzun süreli AR-GE çalışmaları ve saha geri bildirimleriyle geliştirilen dikey servo motor yerleşimi, RO66’nın üretim deneyimiyle şekillenen tasarım özelliklerinden biridir.



makser parça garantisi

TİTREŞİME KARŞI 5 YIL GARANTİ

Lineer kızak arabalarında titreşime karşı 5 yıl garanti sunulur. Parçalarda 1 yıl garanti ve kararlaştırılan koşullar kapsamında 2 yıl teknik servis desteği sağlanır.



Otomatik Sistemler & Akıllı Destek

Kesintisiz üretim ve maksimum verimlilik için entegre çözümler

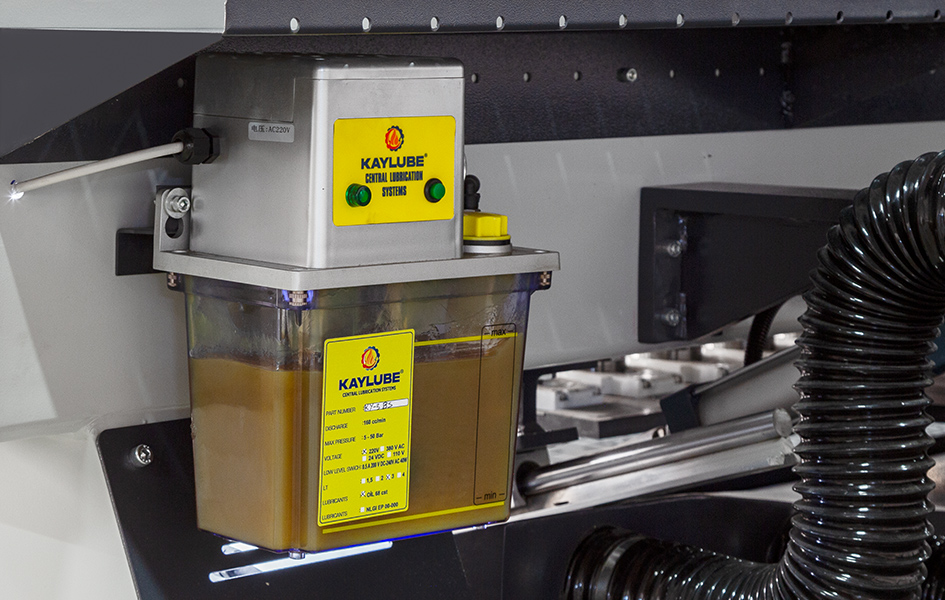

ro66 cnc yağlama
Otomatik Yağlama Sistemi
  •  EP 00 gres ile çalışan otomatik yağlama sistemi.
  •  Programlanan aralıklarla otomatik yağlama.
  •  Sisteme bağlı yağlama noktalarına düzenli gres dağıtımı.
  •  Bakım planına uygun hazne seviyesi ve yağlama hattı kontrolü.

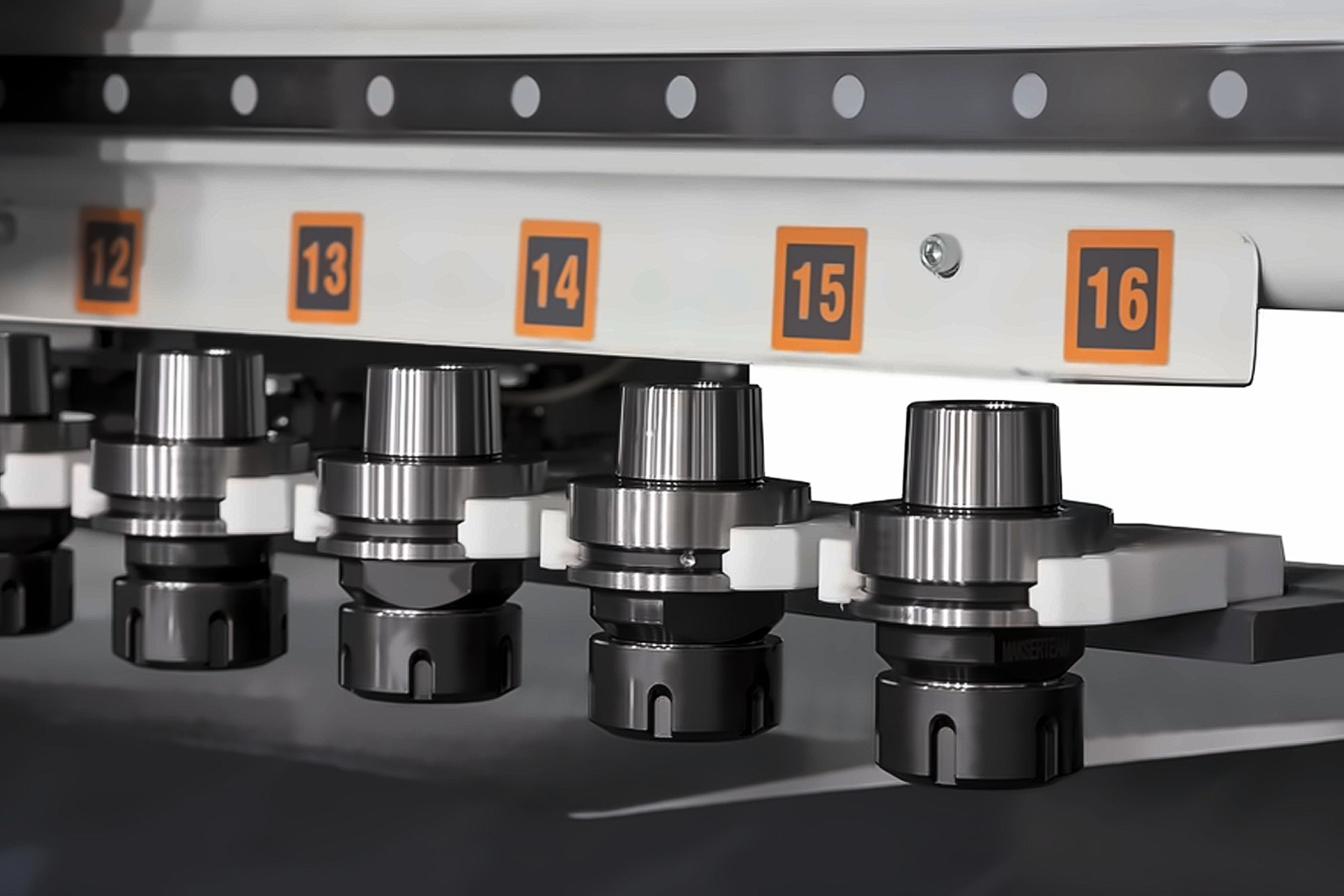

makser cnc ro66 takım değiştirici
Otomatik Takım Değiştirici
  • 16 takım yuvasına kadar destek
  • CNC komutlarıyla tam entegre
  • Kesintisiz iş akışı, üretim esnekliği
  • Manuel müdahale ihtiyacını azaltır

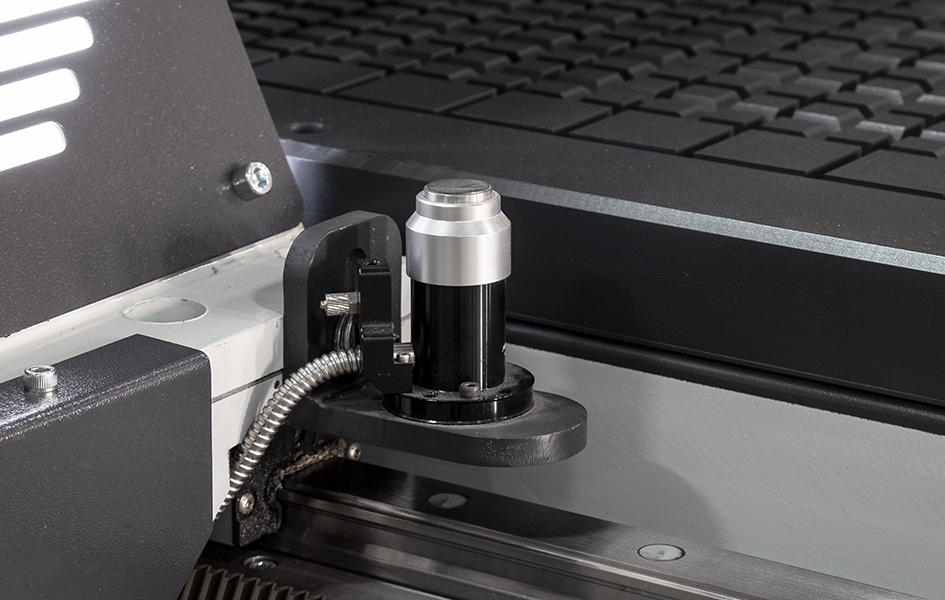

makser cnc ölçüm probu
Takım Boyu Ölçüm Probu
  • Yüksek hassasiyetli otomatik ölçüm
  • Veriler doğrudan kontrol ünitesine aktarılır
  • Operatör hatalarını minimize eder
  • Kurulum süresini kısaltır

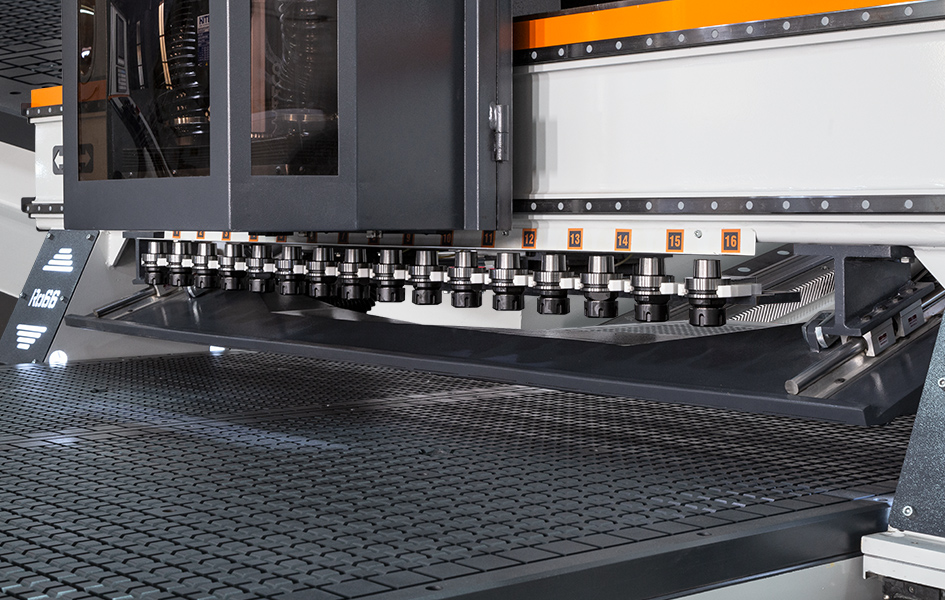

makser cnc boşaltma ve temizleme
Otomatik Boşaltma & Temizleme
  • Operatör müdahalesi olmadan parça tahliyesi
  • Üretim sürecini hızlandırır
  • Hassas yerleştirme ile parça koruması sağlar
  • Yüksek üretim hacmine uygun

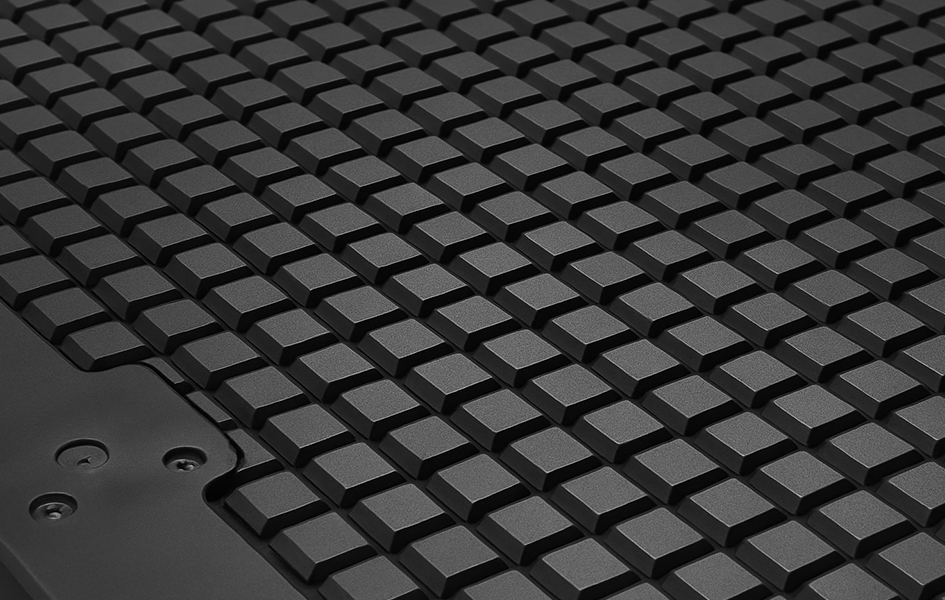

makser cnc çalışma tablası
Vakum Sistemi & Çalışma Tablası
  • 5 bölgeye ayrılmış, aktüatör valf kontrollü sistem
  • 50 mm tabla kalınlığı, sızdırmazlık destekli yapı
  • Küçük parçalar için bile güçlü tutuş
  • Yüksek vakum verimliliği, kapalı yüzey tasarımı
  • Sıvı soğutmalı vakum pompası
makser cnc hizalama piston

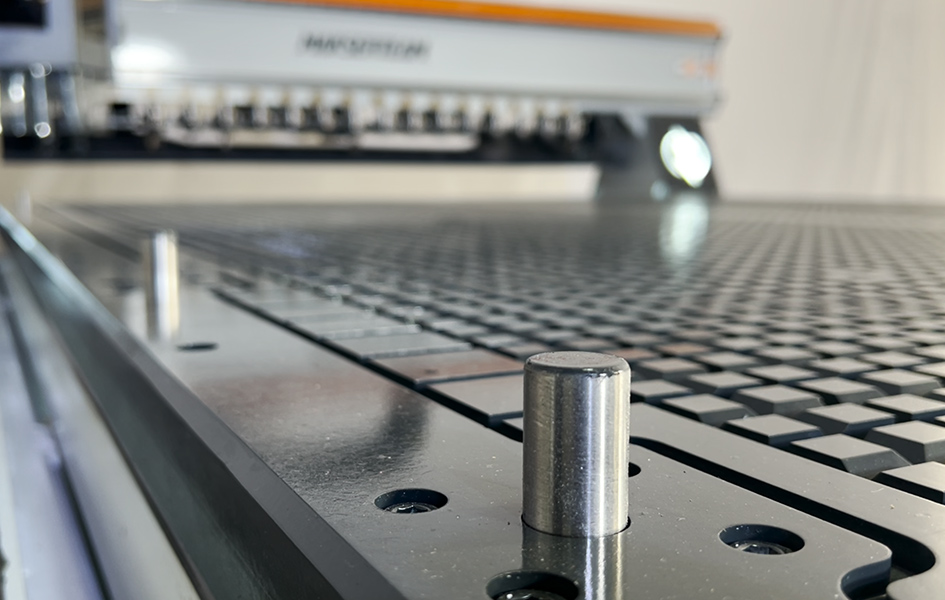

Otomatik Konumlandırma Pistonları
  • Hassas hizalama ile malzeme konumunu garanti eder
  • Zaman kazandırır, operatör güvenliğini artırır
  • Farklı şekil ve boyutlara uyum sağlar
  • Seri üretim için tekrarlanabilir yerleşim

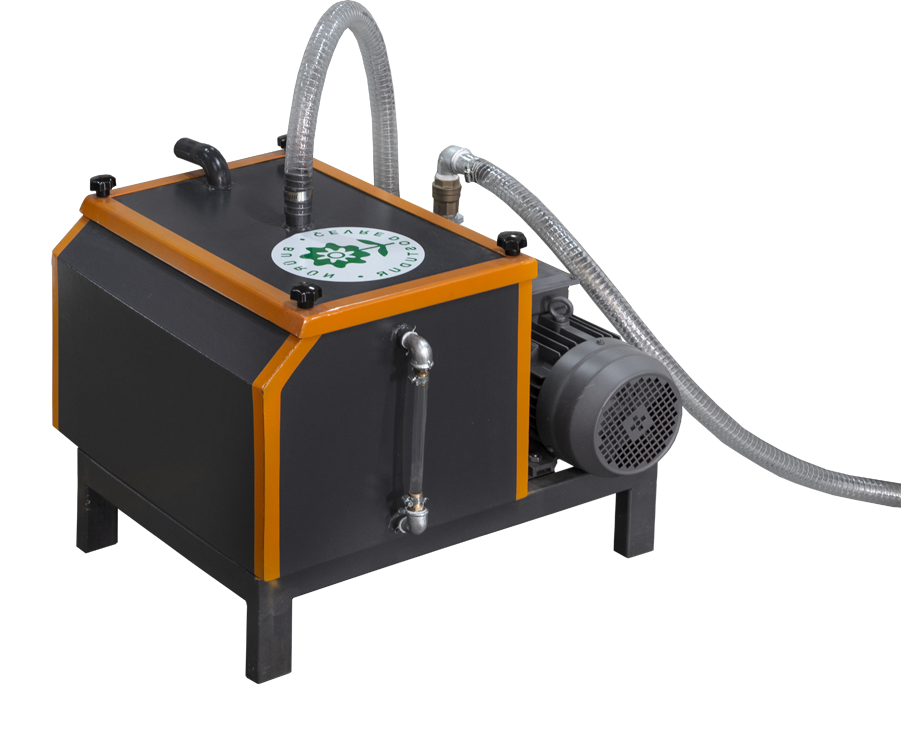

Sıvı Soğutmalı Vakum Pompası

makser ısı pompası

SIVI SOĞUTMALI VAKUM POMPASI

  • Model / Tip: Su Soğutmalı Sıvı Halkalı Vakum Pompası
  • Güç: 11 kW
  • Tank Kapasitesi: 480 litre
  • Soğutma: Su soğutmalı tank sistemi Sıvı halkalı vakum pompaları, suyun fiziksel özelliklerinden yararlanarak çalışır.
  • Su, pompa içerisinde merkezkaç kuvvetiyle dönerken vakum oluşturur. Aynı anda su, doğal bir soğutucu görevi görerek sistemin aşırı ısınmasını önler.

AVANTAJLAR

Yüksek Vakum Gücü: İşleme sırasında iş parçalarının güçlü bir şekilde sabitlenmesini sağlayarak hassasiyet gerektiren işlemlerde kararlılık sunar

Isı Yönetimi: Doğal soğutma sayesinde aşırı ısınma riski büyük ölçüde azaltılır

Düşük Ses Seviyesi: Daha sessiz ve konforlu bir çalışma ortamı sağlar

Uzun Ömür ve Güvenilirlik: Dayanıklı yapısı ve etkin soğutması sayesinde uzun servis ömrü sunar

Enerji Verimliliği: Düşük enerji tüketimi ile işletme maliyetlerini azaltacak şekilde tasarlanmıştır

TEMEL ÖZELLİKLER

Çevre dostu tasarım

Düşük bakım maliyeti

Sessiz çalışma

Uzun servis ömrü

Makser makineleri, standart olarak yüksek performanslı sıvı soğutmalı pompalar ile donatılmıştır. İhtiyaçlarınıza göre kuru veya yağlı sistem vakum motorları seçenekleri de sunularak, üretim süreçlerinizde maksimum esneklik ve verimlilik sağlanır.

OPSİYONEL ÖZELLİKLER

makser cnc yükleme ünitesi
YÜKLEME ÜNİTESİ
  • Otomatik yükleme ünitesi, iş parçalarının makineye hızlı ve hassas şekilde yerleştirilmesini sağlar.
  • Makser yükleme Ünitesi Operatör müdahalesini en aza indirirken üretkenliği önemli ölçüde artırır.

AVANTAJLAR

Zaman tasarrufu ile kesintisiz üretim.

Hassas ve tekrarlanabilir parça konumlandırması.

Farklı boyutlardaki iş parçaları için esnek tasarım.

Azalan iş gücü ihtiyacı ve düşen işletme maliyetleri.

Yüksek hacimli üretim ortamları için ideal çözüm.

Artan operatör güvenliği ve ergonomik çalışma koşulları.

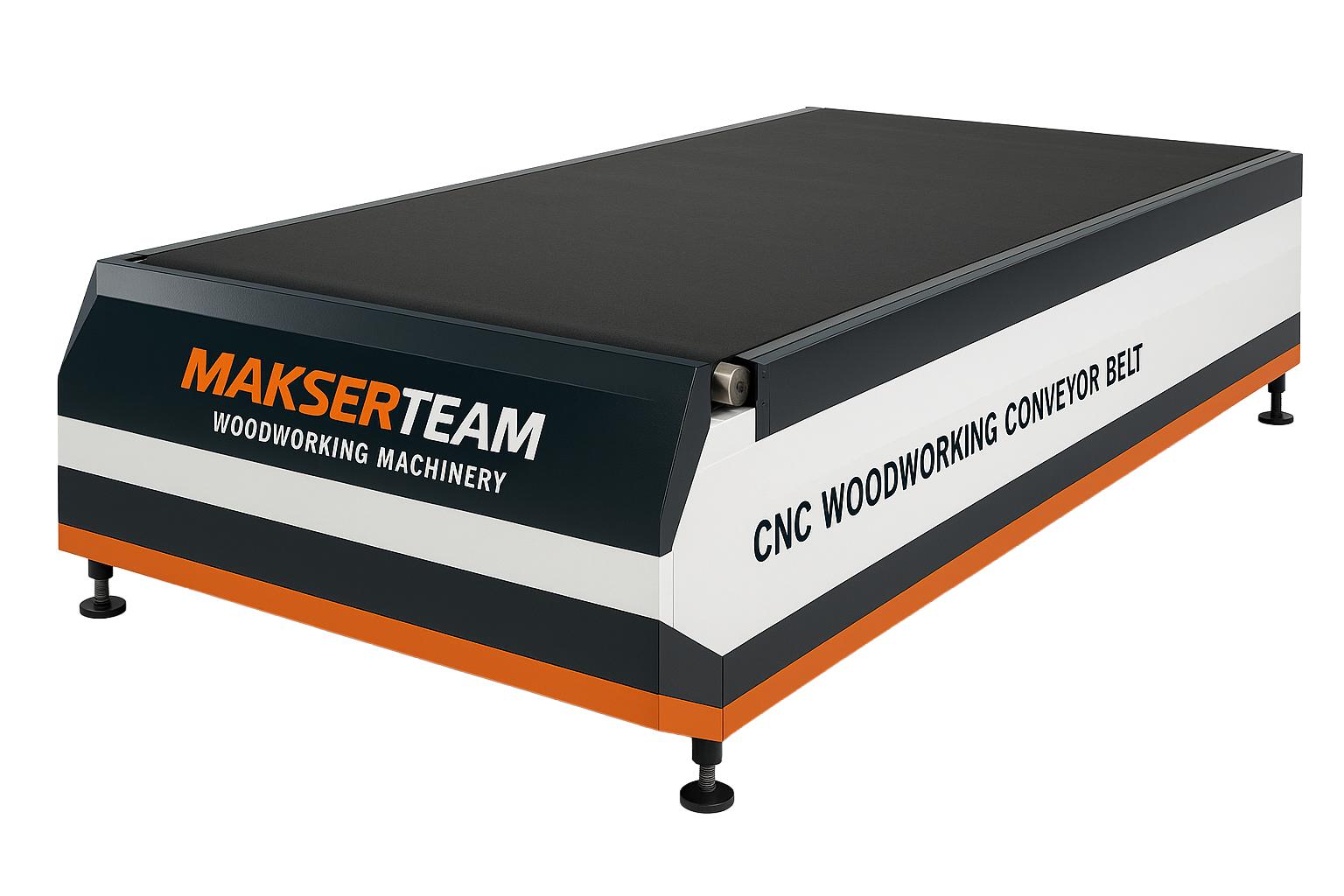

makser cnc otomatik boşaltma
OTOMATİK BOŞALTMA KONVEYÖR ÜNİTESİ
  • Otomatik konveyör ünitesi, işlenmiş parçaların makineden hızlı ve güvenli bir şekilde tahliye edilmesini sağlar.
  • Kesintisiz üretim akışını destekler, iş güvenliğini artırır ve iş gücü maliyetlerini azaltır.

AVANTAJLAR

Kesintisiz ve sürekli üretim akışı.

İş kazası riskini azaltan güvenli taşıma.

Manuel boşaltmaya kıyasla zaman ve enerji tasarrufu.

Ürün kalitesini koruyan hassas taşıma sistemi.

Ergonomik ve alan tasarrufu sağlayan kullanım.

Farklı boyutlardaki parçalarla uyumlu esnek tasarım.

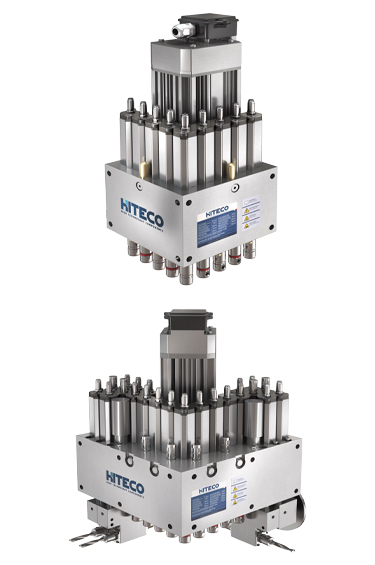

AGREGA VE DELİK GRUBU – HITECO

Hiteco, CNC ahşap işleme makineleri için yüksek kaliteli agregalar ve delik grupları üreten, sektörde kendini kanıtlamış global bir markadır. Ürün gamında yer alan agregalar ve delik üniteleri, makinelerin işlevselliğini artırarak üretimde esneklik, hız ve hassasiyet kazandırır.
HITECO AGREGA VE DELİK GRUBU

DELİK GRUPLARI – HIZLI VE HASSAS DELME OPERASYONLARI

Çoklu delik delme için optimize edilmiş düzenek.

Dikey ve yatay eksende aynı anda işlem yapabilme.

Yüksek devirli motor seçenekleri.

CNC kontrol komutları ile tam uyumlu yapı.

Seri üretimde tekrarlanabilir yüksek hassasiyet.

AVANTAJLAR

CNC makinelerine çok yönlülük kazandırır.

Takım değiştirme süresini azaltır, üretim hızını artırır.

Karmaşık işlemleri otomatik hale getirerek operatör hatasını en aza indirir.

Mutfak, banyo, mobilya ve kapı üretimi gibi farklı uygulamalara entegre edilebilir.

Uzun ömürlü, sağlam ve düşük bakım gerektiren yapı.



ALPHACAM CORE + NESTING

ALPHACAM Core, CNC makineleri için programlama sürecinin temel taşlarını oluşturan, esnek ve güçlü bir CAM yazılımıdır. Temel işlemeden simülasyona, CAD entegrasyonundan raporlamaya kadar üretim süreçlerinin her adımını güvenle yönetmenizi sağlar.

Nesting modülü ile ALPHACAM, sadece işleme değil, aynı zamanda malzeme optimizasyonu ve fire azaltma konusunda da güçlü bir çözüme dönüşür. Sac, ahşap, plastik veya kompozit levhalardan maksimum parça çıkışı sağlayarak üretim maliyetlerini düşürür, süreci hızlandırır ve israfı en aza indirir.

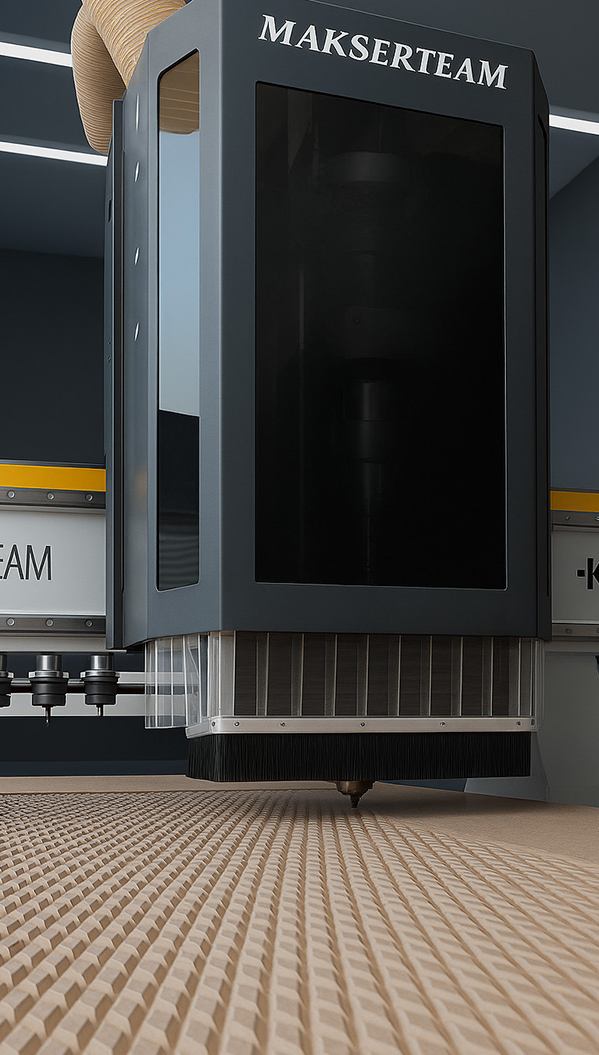

alpacam

NESTING ÖZELLİKLERİ

Fireyi minimize eden akıllı yerleştirme algoritmaları.

Parça izlenebilirliği için kapsamlı raporlama.

Köprüleme (bridge nesting) ile takım geçiş süresinden tasarruf.

Ortak kesimlerin otomatik algılanması ve kaldırılması.

Ters yüz yerleştirme (reverse side nesting).

Manuel nesting ile tam kullanıcı kontrolü.

Artan üretkenlik için takım değişimlerini azaltma.

Artık malzeme yönetimi (offcut kaydetme).

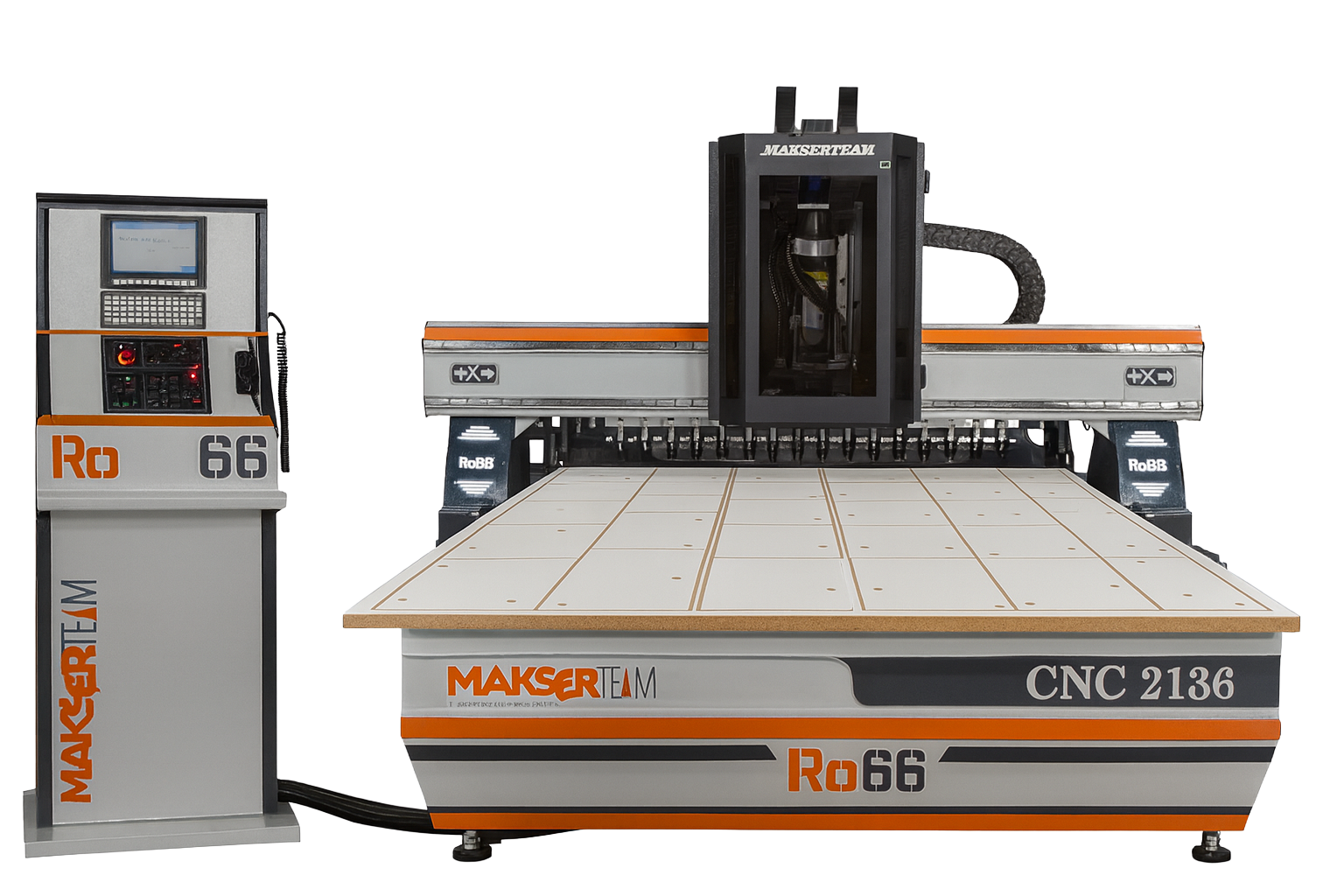

makser cnc router

Sıkça Sorulan Sorular (SSS) – Makser RO66 CNC Ahşap İşleme Makinesi

Delta kontrollü RO66 hangi işlemlerde kullanılabilir?

RO66; mobilya, kapı ve panel üretiminde ebatlama, frezeleme, kanal açma ve rafiks birleştirme delikleri gibi işlemlerde kullanılabilir. İşlem kabiliyeti, kullanılan takım ve seçilen donanıma göre belirlenir.



Hangi malzemeleri işleyebilir?

RO66; ahşap, MDF çeşitleri, sunta, OSB, HPL, kompakt laminat, pleksi, plastik, XPS, kompozit paneller ve alüminyum gibi birçok malzemenin işlenmesinde kullanılabilir. Her malzeme için uygun kesici takım, işleme parametreleri ve sabitleme yöntemi seçilir.

Servo motor ve kontrol ünitesi markaları nelerdir?

Bu sayfada Delta NC-511E kontrol ünitesi, EtherCAT haberleşmesi ve Delta servo motor ve sürücüleriyle donatılmış RO66 yer almaktadır. RO66, Siemens kontrol ve sürücü sistemi seçeneğiyle de sunulur.

Spindle özellikleri nelerdir?

Hiteco QE-1F spindle ünitesi:
• 8,5–11 kW güç
• 24.000 rpm maksimum devir
• HSK 63F takım tutucu
• Akıllı sensör ile sıcaklık, devir ve titreşim takibi
• Pnömatik çift etkili otomatik takım değiştirme

Vakum tablası ne işe yarar?

Vakum tablası, iş parçasının işleme sırasında sabit tutulmasını ve kaymanın azaltılmasını destekler. Etkili tutuş; parça ölçüsü, malzemenin geçirgenliği, sızdırmazlık ve uygun vakum bölgesi seçimiyle birlikte değerlendirilir. Küçük parçalar için işleme planına uygun ek sabitleme çözümleri gerekebilir.

Otomatik sistemler üretimi nasıl kolaylaştırır?

• Otomatik yağlama, programlanan aralıklarla yağlamayı gerçekleştirir.

• Otomatik takım değiştirme, farklı işlemler arasında takım geçişlerini kolaylaştırır.

• Takım boyu ölçüm probu, takım ölçümünü ve hazırlık işlemlerini destekler.

• Opsiyonel yükleme ve boşaltma konveyörü, üretim akışına göre sisteme eklenebilir.

Standart donanım ve seçilen opsiyonlar teklif kapsamında belirtilir.



Yazılım desteği var mı?

RO66 için ALPHACAM Core + Nesting yazılım seçeneği sunulur. Yazılım paketi, lisans, eğitim ve kullanılabilecek modüller teklif kapsamında belirtilir. Nesting, parçaların levha üzerinde verimli yerleştirilmesini ve malzeme kullanımının iyileştirilmesini destekler.

Garanti süresi nedir?

• Lineer kızak arabaları: titreşime karşı 5 yıl garanti.

• Parçalar: 1 yıl garanti.

• Teknik servis desteği: kararlaştırılan koşullar kapsamında 2 yıl.

5 yıllık garanti, lineer kızak arabalarında titreşime karşı geçerlidir. Garanti kapsamı ve koşulları teklifte belirtilir.

Teknik destek hizmeti nasıl işler?

Teknik destek ihtiyacı Makser servis ekibi tarafından değerlendirilir. İhtiyaca göre uzaktan bağlantı, yedek parça desteği ve yerinde servis planlanır. Yazılım kullanımı ve güncelleme desteği, kullanılan yazılımın lisans ve destek kapsamına göre sunulur.

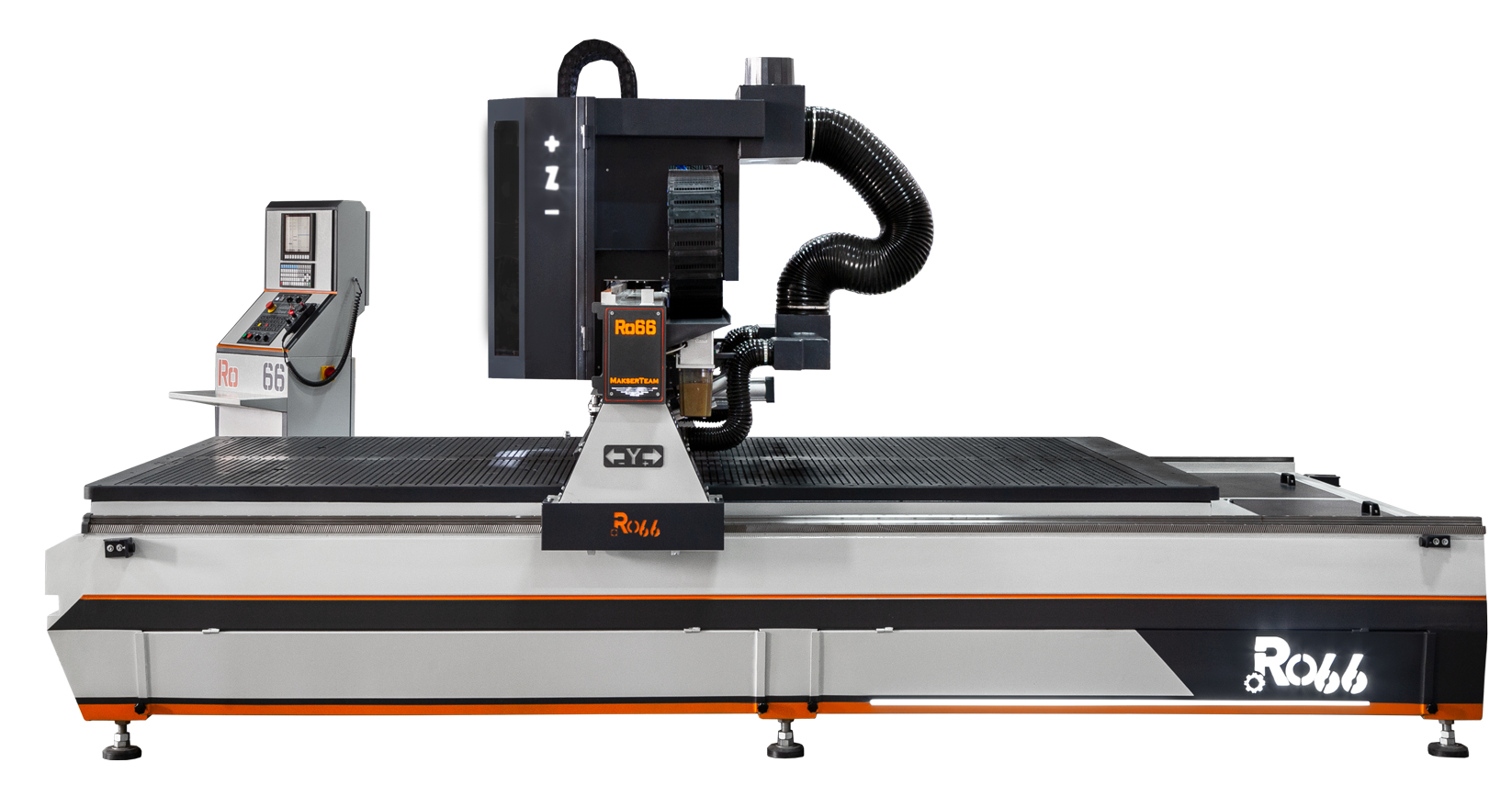

makser ro66 cnc router

Teknik Özellikler

Makser CNC Ahşap İşleme makineleri, müşteri ihtiyaçlarına göre çalışma ölçüleri ve teknik özelliklerde özelleştirilebilir. Bu esneklik, üretim hattınıza maksimum verimlilik ve maliyet avantajı sağlar.
ÖzellikDeğer
Çalışma Alanı2100 mm x 3660 mm
Z Eksen Hareketi300 mm (özelleştirilebilir)
X Eksen Hızı80 m/dk
Y Eksen Hızı80 m/dk
Z Eksen Hızı30 m/dk
Spindle Gücü8,5–11 kW
Spindle Devri24.000 rpm
Takım TutucuHSK 63F
Vakum Pompası11 kW / 605 m³/h
Kurulu Güç26,5 kW
Makine Ağırlığı4150 kg
Makine Ölçüleri2950 mm x 4900 mm x 2200 mm

Garanti & Satış Sonrası Destek

Sadece üretim değil, sürdürülebilir destek de sunuyoruz.

Garanti Süresi

Lineer kızak arabalarında titreşime karşı 5 yıl garanti, parçalarda 1 yıl garanti ve kararlaştırılan koşullar kapsamında 2 yıl teknik servis desteği sunulur.

Kurulum & Eğitim

Makine tesliminde ücretsiz kurulum yapılır.

Operatör eğitimi, yazılım kullanımı ve bakım süreçleri uygulamalı olarak sunulur.

Teknik Destek

Uzaktan bağlantı ile hızlı çözüm.

Yedek parça desteği, teknik ekip yönlendirme ve yazılım desteği sağlanır.
